2018 年 GB2894 安全标志及其使用导则

本标准规定了传递安全信息的标志及其设置、使用的原则。本标准适用于公共场所、工业企业、建筑工地和其他有必要提醒人们注意安全的场所。

安全标志：用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。

安全色：传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。

禁止标志：禁止人们buanqua行为的图形标志。

警告标志：提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。

指令标志：强制人们必须做出某种动作或采用防范措施的图形标志。

提示标志：向人们提供某种信息（如标明安全设施或场所等）的图形标志。

说明表示：向人们提供特定提示信息（标明安全分类或防护措施等） 的标记，由几何图形边框和文字构成。

环境信息标志：所提供的信息涉及较大区域的图形标志，标志种类代号：H。

局部信息标志：所提供的信息只涉及某地点，甚至某个设备或部件的图形标志。标志种类代号：J。

安全标志分为禁止标志、警告标志、指令标志和提示标志四大类型。

禁止标志

禁止标志的基本形式是带斜杠的圆边框，如图所示。

禁止标志基本型型式的参数

外径 d1=0.025L；

内径 d2=0.800d1；

斜杠宽 c=0.080d2；

斜杠与水平线的夹角ɑ＝450； L 为观察距离（见附录 A）。

警告标志

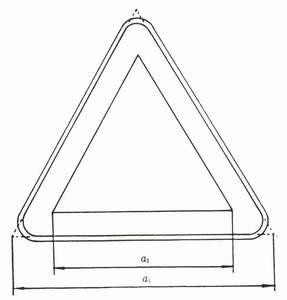

警告标志的基本型式是正三角形边框，如图所示。

警告标志基本型式的参数

外边 a1＝0.034L；

内边 a2＝0.700a1；

边框外角圆弧半 r 径＝0.080a2； L 为观察距离(见附录A)。

指令标志

指令标志的基本型式是圆形边框，如图所示

指令标志基本型式的参数

直径 d=0.025L；

L 为观察距离(见附录A)。

提示标志

提示标志的基本型式是正方形边框，如图所示。

提示标志基本型式的参数

边长 a＝0.025L，

L 为观察距离(见附录A)。
