GB4674—2009磨削机械安全规程

第三部分：磨削机械设计与制造的安全要求

3.1一般要求

3.1.1应通过设计尽可能排除或减少所有潜在的危险因素。

3.1.2通过设计不能避免或充分限制的危险，应采取必要的安全防护装置。

3.1.3 对于无法通过设计排除或减少的，而且安全防护装置对其无效或不完全有效的遗留危险，应用信息通知和警告操作者。

3.2砂轮主轴

3.2.1主轴的设计应满足能够在允许的最大负荷下工作。

3.2.2砂轮或砂轮卡盘应采取防松措施。紧固砂轮或砂轮卡盘的主轴端部螺纹的旋向尽可能地与砂轮工作旋转方向相反。

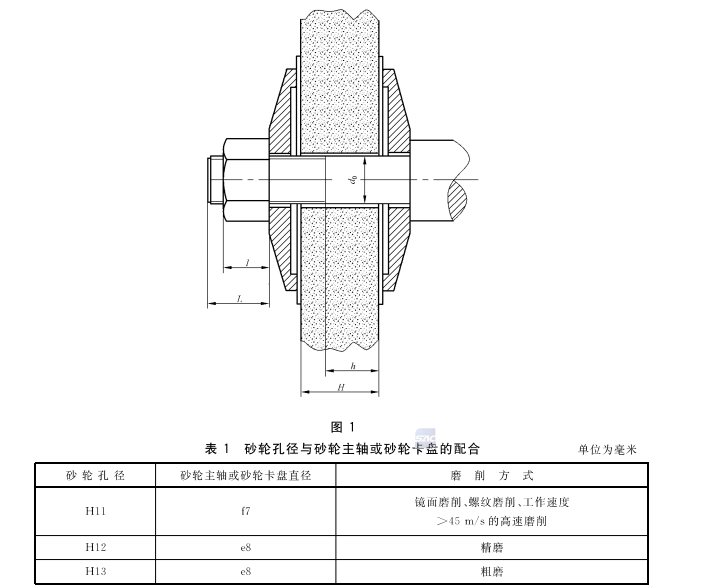

3.2.3砂轮主轴轴端螺纹长度见图 1。紧固砂轮或砂轮卡盘的砂轮主轴端部螺纹长度应满足下列条件:

a)砂轮主轴轴端螺纹应有足够的长度，以使整个压紧螺母旋人(L>l):

b)砂轮主轴轴端螺纹应延伸到砂轮中心孔内，但不得超过设计允许使用的最小厚度砂轮中心孔

长度的二分之一(h>H/2)。

3.2.4 砂轮中心孔孔径与砂轮主轴或砂轮卡盘的配合应符合表1的规定。

3.3砂轮卡盘

3.3.1 砂轮卡盘的直径不得小于砂轮直径的三分之一。切断砂轮用砂轮卡盘的直径不得小于砂轮直径的四分之一。

3.3.2任何形式的砂轮卡盘，其左右两部分的直径和压紧面径向宽度尺寸应相等。

3.3.3砂轮卡盘应能将驱动力可靠地传到砂轮上。

3.3.4砂轮卡盘应有足够的刚度，压紧面在紧固后应保持平整和均匀地接触。

3.3.5 砂轮卡盘与砂轮两侧面的非接触部分应有足够的间隙，其最小尺寸为 1.5 mm。

3.3.6砂轮卡盘的各表面应保证平滑及无锐棱，且动平衡性能好。

3.3.7 砂轮卡盘的形状分为:

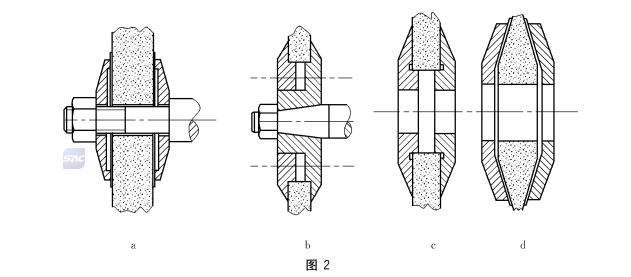

a)槽式砂轮卡盘(图2a):用于安装孔径尺寸较小的直接装在砂轮主轴上的砂轮。 b) 套筒式砂轮卡盘(图2b):用于安装孔径尺寸较大的砂轮。

c) 衬套式砂轮卡盘(图2c):用于安装大孔径及厚度超过 32 cm 的砂轮。 d) 锥形砂轮卡盘(图2d):用于安装双斜边砂轮。
