污水处理过程在线监测仪表现场经验分享

作者: 安环家 2021-11-25 16:20  液位计 在线监测 安全职责 监测仪器 流量计
针对污水处理过程控制仪表在实际应用中存在的问题和现场注意事项,与大家分享一下现场经验。

一、液位计


电容式液位计:


电容式液位计是一种接触式液位计,可用于清水和处理后的污水液位的测量,也可用于加药罐内液位的测量,由于不同液体的介电常数有所不同,电容式液位计需要现场进行调试,现场调试时根据实际液位和电容的信号进行标定校准;电容式液位计测量液体时,液体接触部门要求绝缘性好,安装过程中测量杆或缆式传感器绝缘层不能磨损,测量数据受罐体容器接地影响较大,不易对粘稠状液体液位进行测量。


超声波液位计:


超声波液位计利用声波在探头和液面间的传输时间计算出液位高度,安装时要求仪表下方至液面间不能有障碍物;氧化沟上安装的要求远离曝气区域,防止曝气过程中产生的泡沫吸收、散射声波,液位计无法接收到回波信号,产生数据无变化死机的情况。对于个别工艺整个池子中泡沫较大无合适安装位置的情况,应在无曝气区域安装过滤泡沫的过滤网,确保超声波液位计下方液面无泡沫。在罐体上安装的,由于罐体内外温度差异,液位传感器端面容易产生结露,影响测量数据的准确性和稳定性,可在液位计断面上涂抹少量耦合剂(黄油)防止结露的附着。超声波液位计安装位置应距离液面最小距离不小于30CM,安装时应充分考虑测量盲区的存在。室外安装的场合,在温度低于-10℃时电子元件容易发生故障造成测量不稳定,应对测量仪表进行保温。大量程的液位计安装时应注意与液面垂直,超声波液位计发射角相对较小,安装位置不垂直的情况时容易造成传感器收不到回波而无法测量。液位计信号和电源线应远离大功率电器,防止水泵、风机等设备启动或停运时对液位计产生电磁干扰。

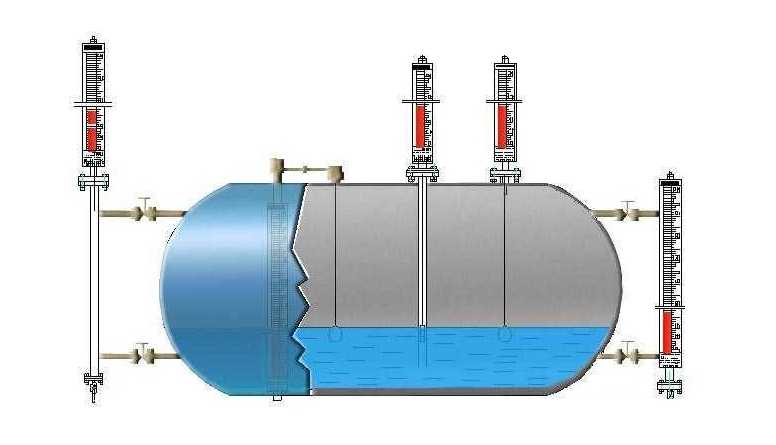

液位计


二、流量计


超声波流量计:


金属管道安装外夹时超声波多普勒流量计时应注意传感器与金属管道接触面的光滑平整度,接触面应涂抹声波耦合剂,超声波多普勒流量计多用于污水进水流量的监测,要求水中存在悬浮物,流动过程中可以产生多普勒效应;外夹时传感器不能安装在水泥管道、管道内壁有内衬和玻璃钢管道上,如需要监测水泥管道、有内衬的管道和玻璃钢管道内介质的流量时,可以采用插入式传感器进行测量,安装时需要预留孔位和阀门。超声波时差流量计多用于测量水质较好的场合,现场安装时多为插入式安装,现场多会出现小流量没有数据的现象,如果现场实际流量不是很小,而仪表没有数据,需要调节仪表的检测电压和发射功率。管径大于400MM的时候易采用Z型方式安装,小于400MM时易采用V型方式安装;仪表运行过程中经常出现自检的现象时,首先检查仪表的设置,然后看现场管道中介质是否纯净,是否有气泡,排除现场情况下,可加大仪表的发射功率,外夹式可以稍微移动传感器的安装位置,寻找最佳信号点。


气体质量流量计:


气体质量流量计用于曝气时风量的检测,常见的流量计是热平衡法流量计,运行时由于管道内压力较大,气体流速较高,管道温度较高,安装时采用一体化设备时要加大表送器与管道间的距离,防止温度过高影响电子元件的正常运行,运行中应定期检查传感器检测探针的污染和磨损情况。

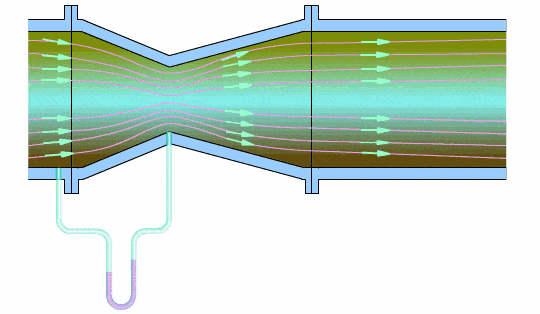

流量计
